Модулятор CATV

AH2401 — це 24-модульний частотний-канальний модулятор. Це буде до 24 аудіо та відеосигналів на дорогу з 24 телевізійними каналами радіочастотних сигналів. Продукт широко використовується в готелях, лікарнях, школах, електронних навчальних закладах, фабриках, системах моніторингу безпеки, відео VOD на вимогу та інших розважальних закладах, особливо для аналогового перетворення цифрового телебачення та централізованої системи моніторингу.

Послати повідомлення

Введення продукту

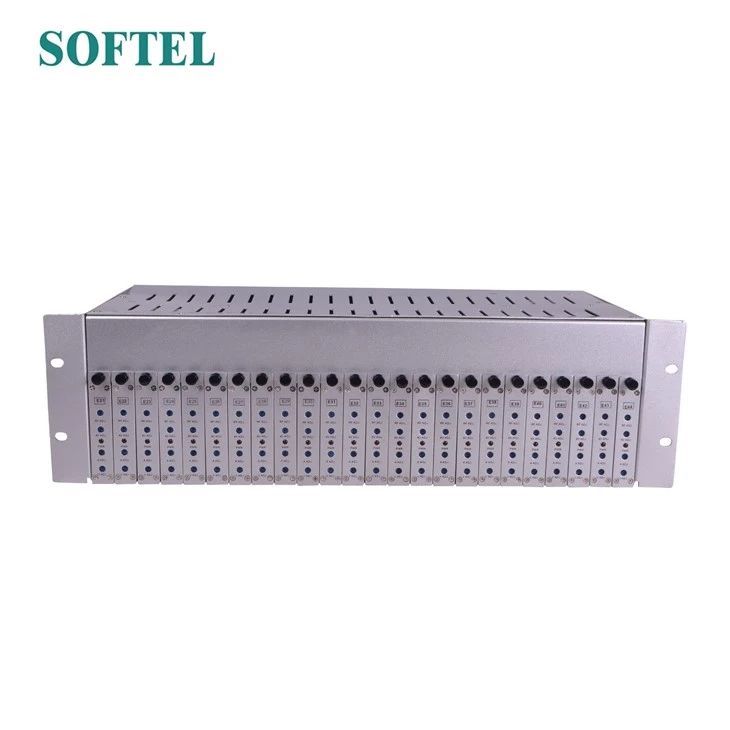

24 в 1 Модулятор

AH-2401--1

AH-2401--2

AH-2401--3

AH-2401--4

AH-2401--5

Стабільний і надійний

AH2401 кожного каналу повністю незалежний, гнучкість конфігурації каналу

Використовується висока частота зображення та RF гетеродин MCU, стабільність частоти та висока точність

Функція кожної мікросхеми інтегральної схеми використовується, вся висока надійність

Високо{0}}якісне джерело живлення, стабільність 7x24 години
Специфікація

Частота	47-862 МГц
Вихідний рівень	Більше або дорівнює 105 дБ мкВ
Output Level Adj. Діапазон	0--20 дБ (регульований)
Співвідношення A/V	-10dB--30dB (регульований)
Вихідний опір	75 Ω
Фальшивий вихід	Більше або дорівнює 60 дБ
Точність частоти	Менше або дорівнює ±10 кГц
Вихід Повернення Втрата	Більше або дорівнює12 дБ (УКХ); Більше або дорівнює10 дБ (УВЧ)
відео Введення Рівень	1,0 В-p(87,5% Модуляція)
Введення Імпеданс	75 Ω
Диференціальне посилення	Менше або дорівнює5%(87.5% Модуляція)
Диференціал Фаза	Менше або дорівнює5 ступінь(87.5% Модуляція)
Група Затримка	Менше або дорівнює45 нс
Візуальний площинність	±1 дБ
Регулювання глибини	0-90%
відео S/N	Більше або дорівнює55 дБ
Аудіо Введення Рівень	1Vp-p(±50 кГц)
Аудіо Введення Імпеданс	600 Ω
Аудіо S/N	Більше або дорівнює57 дБ
Аудіо Перед- наголос	50 μs
Стійка	19 дюйм стандарт

Фабричне зображення

product-800-1121

FAQ

1. Які умови оплати ви підтримуєте?

Зазвичай ми приймаємо T/T, PayPal, Western Union і Alibaba Trade Assurance. Ви можете вибрати більш зручні для вас умови оплати.

2. Як щодо часу виконання?

Зазвичай, якщо є запас, ми відправляємо товар протягом 3-5 робочих днів після підтвердження депозиту. Якщо його немає в наявності, час виконання залежить.

3. Як щодо доставки?

Якщо пакунок невеликий, ми зазвичай вибираємо FedEx, DHL, TNT, UPS і так далі, тоді як товари мають велику вагу та об’єм, ми пропонуємо використовувати повітряне або морське перевезення.

Технічні характеристики:

Рефлексія	Діапазон вихідних частот	45-870 МГц
	Точність частоти	± 5 кГц
	Вихідний рівень	113 дБмкВ
	Придушення-бічної смуги	Більше або дорівнює 60 дБ
	Вихідний опір	75 Ω
	Співвідношення несучої відео та звуку	-10 дБ ~ -20 дБ
відео Частота	Вхідний рівень	0,6 ~ 1,5 Вp-p
	Вхідний опір	75 Ω
	Вхідне відображення	30 дБ мін
	Коефіцієнт К	4% макс. (імпульс 2T)
	Відео з/п	50 дБ
	C/L затримка	40 нс
	АЧХ	± 1 дБ
	Диференціальне посилення	± 4 % (модулятор 87,5 %)
	Диференціальна фаза	± 4 градуси (модулятор 87,5%)
Аудіо Частота	Вхідний рівень	-10 ~ 10 дБм
	Вхідний опір	10K Ω мін
	АЧХ	± 1 дБ
	Спотворення	1 %
