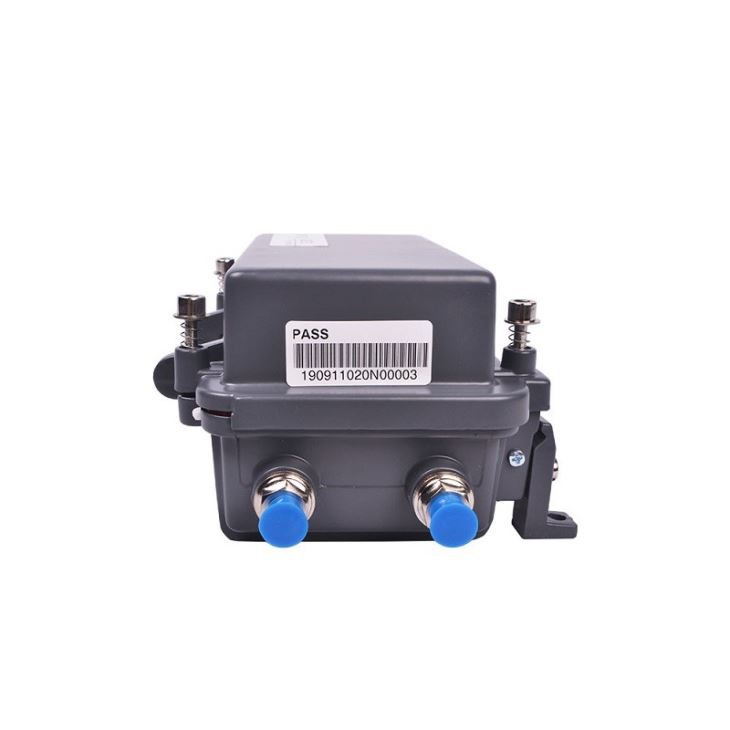

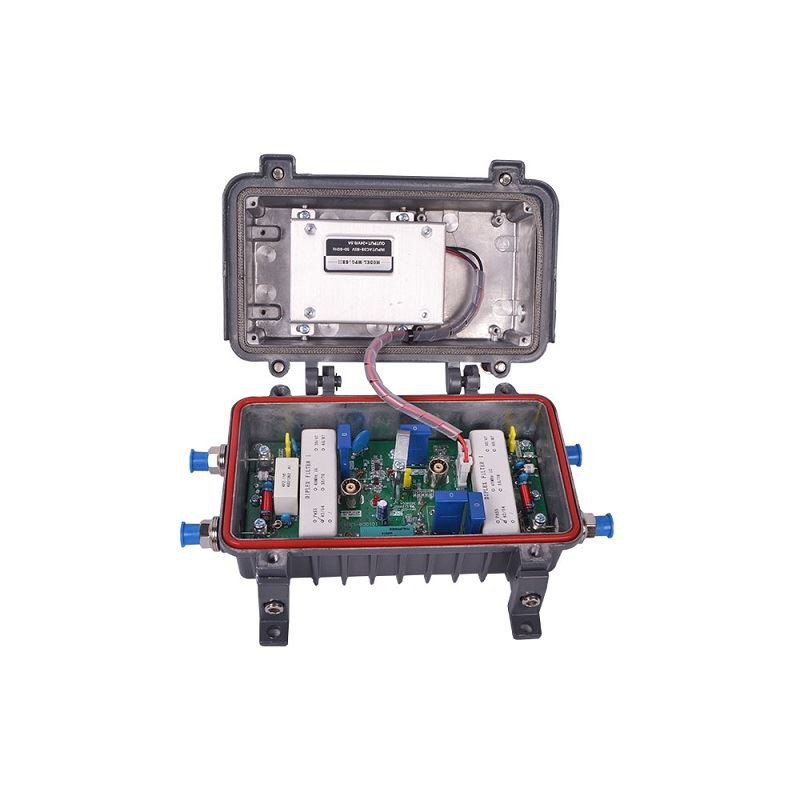

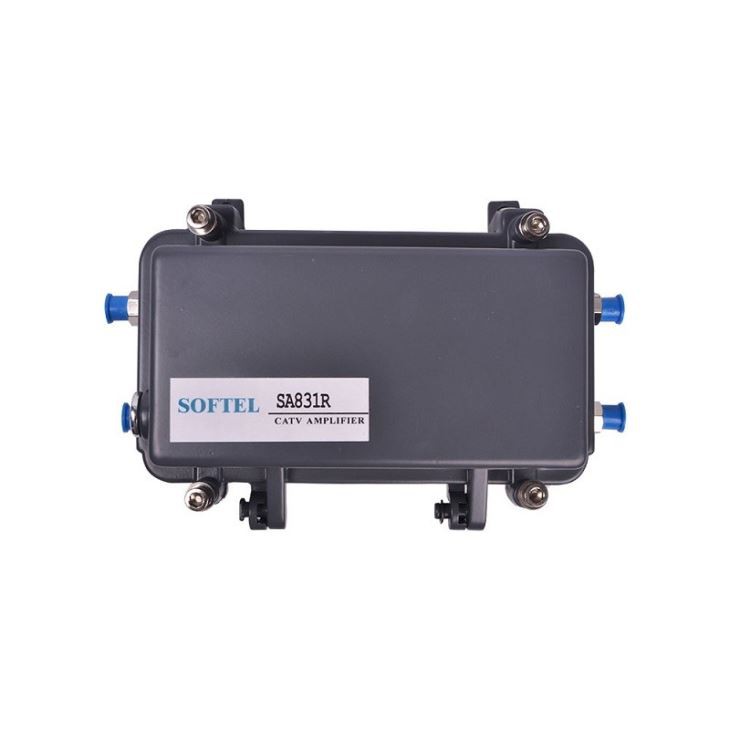

Підсилювач зовнішнього використання CATV
ОсобливостіCATV Outdoor Amplifier

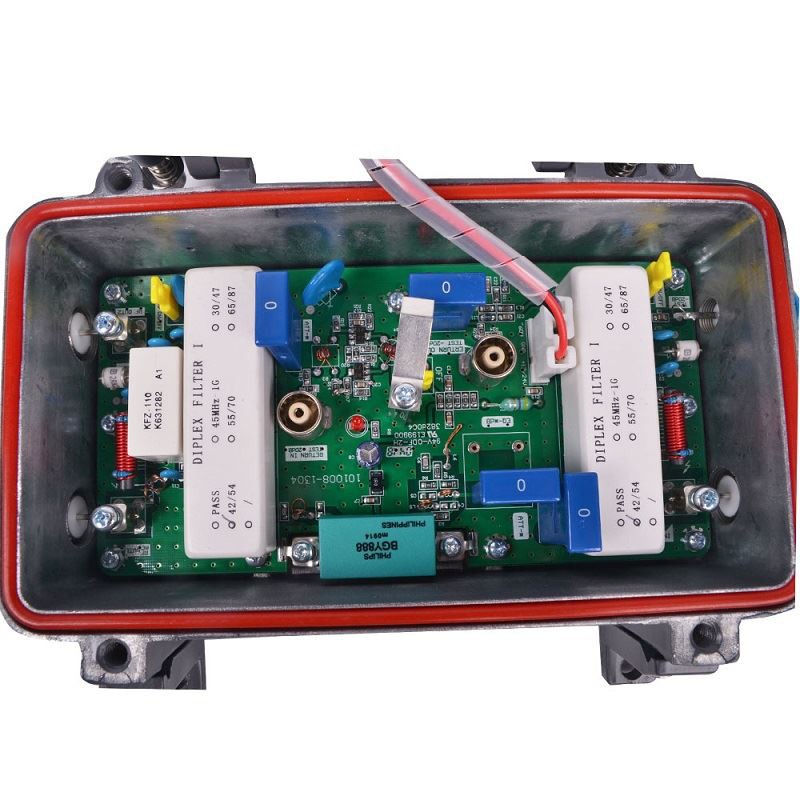

1. Він приймає RF модуль Philips або китайський модуль у прямому напрямку, стабільний вихідний рівень, хороший нелінійний; прийняти низькошумний мікросхемовий натяжно-витяжний ланцюг у зворотному напрямку, малі спотворення та високе співвідношення сигнал / шум.
2. Два підключений подвійний фільтр та фіксований (або VAR) еквалайзер та аттенюатор.
3. Водонепроникна чавунна алюмінієва оболонка, високонадійний комутатор живлення та герметична система захисту від грому гарантують, що обладнання може стабільно працювати послідовно протягом неприємних польових умов.
Технічні умови
Ім'я | Підсилювач зовнішнього використання CATV | |
Діапазон частот | Вперед | 87-860 МГц |
| Реверс (опція) | 5-65МГц | |
Стандартне посилення | Вперед | 30 дБ |
| Реверс (опція) | 12dB | |
Шумова фігура | Вперед | ≤10 дБ |
| Реверс (опція) | ≤12 дБ | |
Вихідний рівень | Вперед | 102dBuV |
| Реверс (опція) | 110dBuV | |
КТБ | Вперед | ≥65 дБ |
ОГС | Вперед | ≥63dB |
| Повернення втрат | Вперед | ≥15 дБ |
| Заповідник | ≥15 дБ | |
Напруга | AC: 135v-250v, або Ac: 35v-90v | |
Споживання | 20W | |
Вимір | 235ммх210ммх120мм | |
Тестхвороба
У діапазоні 750 МГц (112,25 ~ 743,25 МГц) при тестуванні C / CTB і C / CSO встановлюють 79 PAL-D імітують сигнал телевізійних каналів; встановити 93PAL-D імітувати сигнал телеканалів в діапазоні 862 МГц (112,25 ~ 855,25 МГц). Виберіть f1=65 МГц, f2=63 МГц і f3=57 МГц для перевірки при вимірюванні індексу максимального рівня виходу при передачі upgo. Індекс "Інтермодуляційне відношення другого порядку" перевіряється за умови вихідного рівня 110dBuV, і для тестування вибираємо f1=10MHz, f2=60MHz і f3=50MHz.

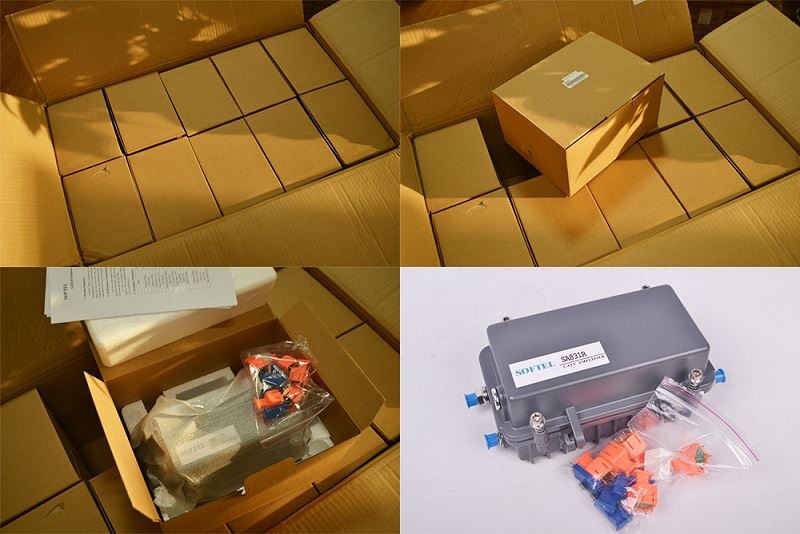

Пакет
