Одномодовий волоконно-оптичний кабель
Опис

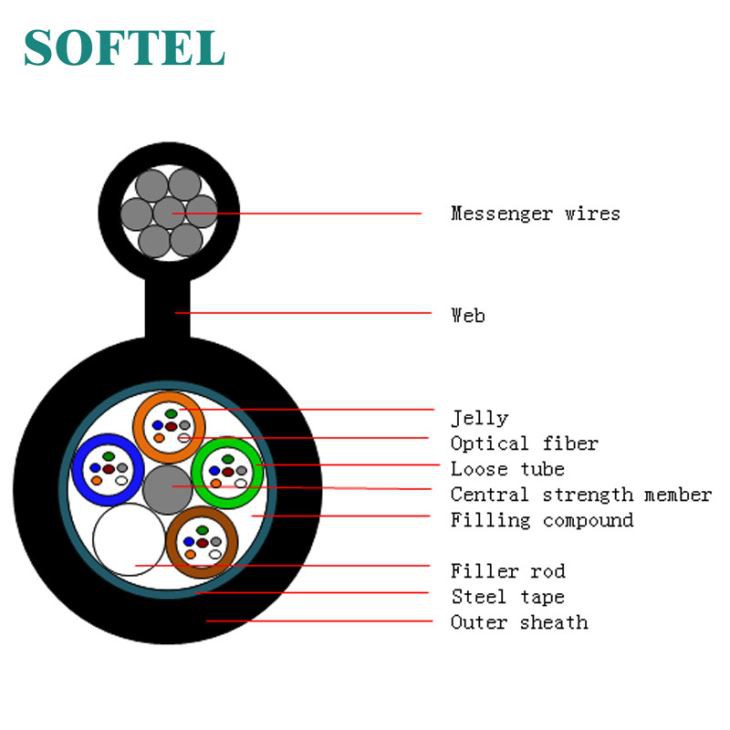

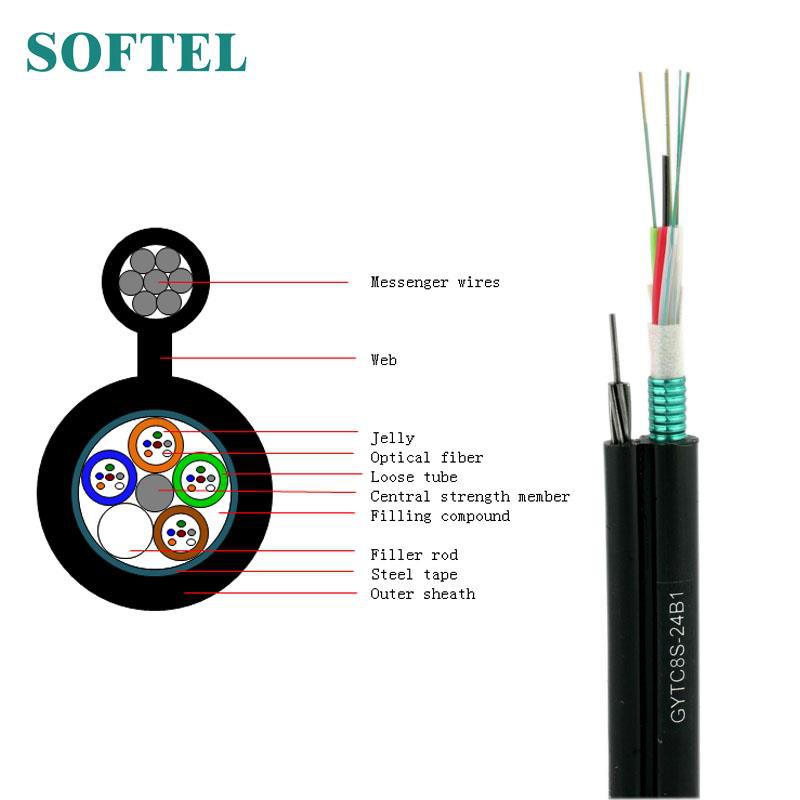

Металевий центральний елемент міцності із сталевого дроту та внутрішньої оболонки з бар'єром вологості, що містить сталевий провідник, цей одномодовий волоконно-оптичний кабель підходить для накладного монтажу, таких як полюс-полюс або приміщення-полюс.
Характеристика оптичного волокна (Волокно G652D)
Діаметр поля в режимі (1310 нм): 9,2 мм ± 0,4 мм
Діаметр поля в режимі (1550 нм): 10,4 мм ± 0,8 мм
Відрізати довжину хвилі кабельного волокна (фунт): 1260 нм
Загасання при 1310 нм: 0,36 дБ / км
Загасання при 1550 нм: 0,22 дБ / км
Втрати на вигин при 1550 нм (100 оборотів, 30 мм радіус): £ 0,05 дБ
Дисперсія в діапазоні від 1288 до 1339 нм: 3,5 фунтів на секунду / (нм • км)
Дисперсія на 1550 нм: 18 фунтів на секунду / (нм • км)
Нахил дисперсії при нульовій довжині хвилі дисперсії: £ 0.092ps / (nm2 • км)
Розмірна характеристика
Позначення | Макс. число | Сталевий дріт / підставка | Мель | Номінальний кабель | Номінальний кабель |
З волокон на пробірку | Діаметр (мм) | одиниці | діаметр (мм) | вага (кг / км) | |
GYTC8S 2-36 | 6 | 2.3 | 6 | 11.6X25.5 | 270 |
GYTC8S 38-72 | 12 | 2.3 | 6 | 13.2X28.5 | 310 |
GYTC8S 74-96 | 12 | 2.3 | 8 | 14.9X33.0 | 390 |
GYTC8S 98-120 | 12 | 2.3 | 10 | 16.8X33.0 | 390 |
GYTC8S 122-144 | 12 | 2.3 | 12 | 18.8X35.0 | 440 |
Механічний ГГ підсилювач; Екологічні характеристики
Пункт | Характеристика єдиного волоконно-оптичного кабелю | ||
GYTC8S 2-72 | GYTC8S 74-96 | GYTC8S 98-144 | |
Міцність на розрив | 9000N | 10000N | 12000N |
Знищення опору | 1000 / 100мм | ||
Під час встановлення | 20 разів Діаметр кабелю | ||
Після встановлення | 10 разів діаметр кабелю | ||
Провідник | Діаметр: дріт із сталевого дроту 1,2 ммх7 | ||
Зберігання (° c) | -50 до+70 | ||
Робоча (° c) | -40 до+60 | ||
