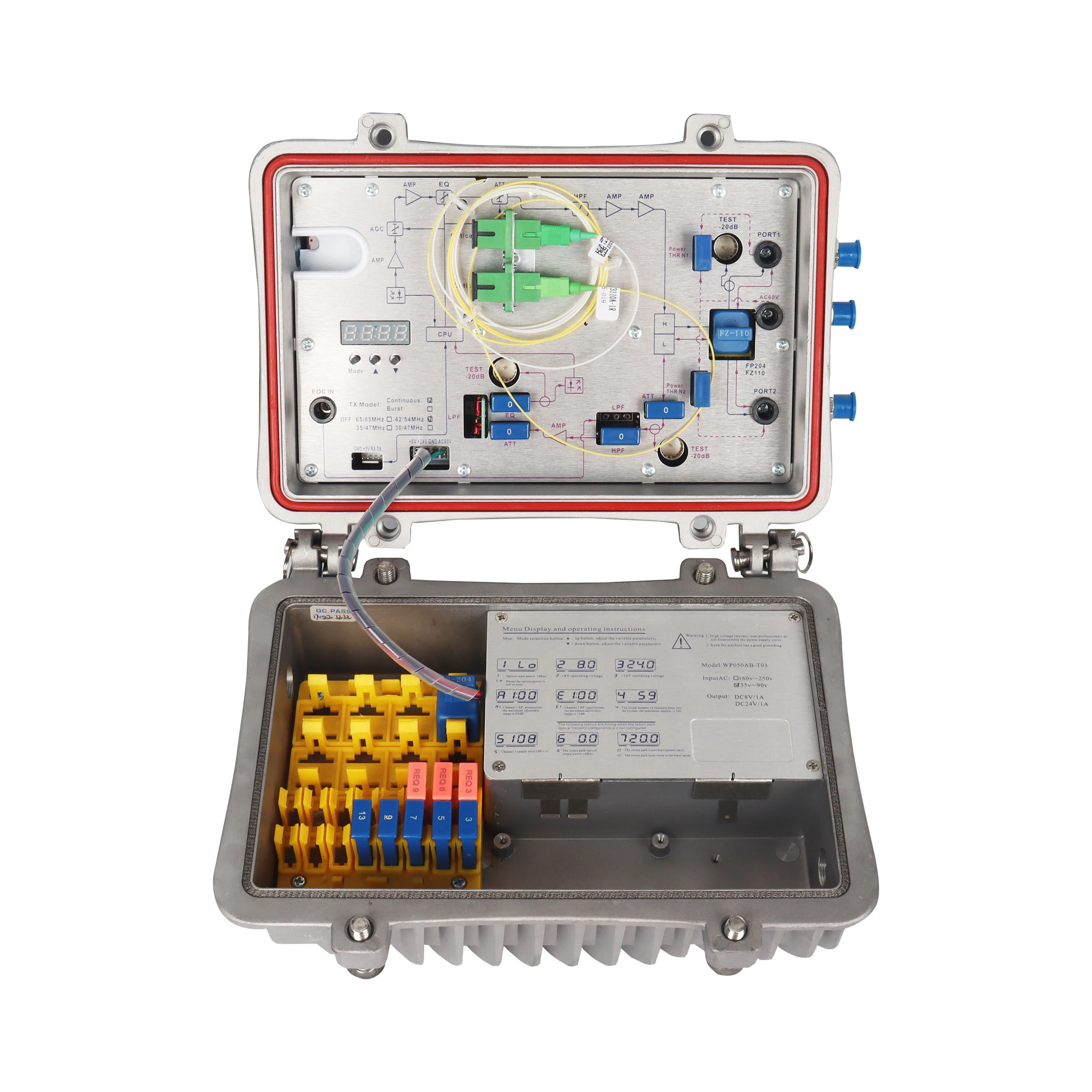

Загальні способи усунення несправностей оптичних приймачів
Несправності оптичного приймача можна умовно розділити на три категорії: одна - це несправність джерела живлення, інша - несправність оптичного кабелю, а третя - несправність оптичного обладнання. Ці три частини з'єднані один з одним у всій системі оптичної передачі. Незалежно від того, яка частина виходить з ладу, це призведе до того, що оптична станція не матиме сигналу, або іноді його немає, і сигнал буде дуже низьким. Нижче наведено аналіз і лікування деяких типових несправностей;
Помилка 1: користувачі під оптичною станцією іноді повідомляють про сигнали, які іноді не існують.
Аналіз та обробка; спочатку перевірте стан джерела живлення, перевірте джерело живлення 220 В до джерела живлення 60 В і джерело живлення оптичного приймача. Всі роз'єми на цій ділянці лінії повинні бути ретельно перевірені. Коли роз’єм має слабкий контакт, це може статися. Запалювання створює шар кисню, збільшує опір контакту, а потім змушує оптичний приймач працювати з перебоями. У цей час, навіть якщо сигнал працює, якість дуже погана. По-друге, перевірте заземлення оптичної станції. Якщо заземлення відсутнє, або заземлення погане, або воно розташоване надто близько до оголеного дроту, після тривалого періоду накопичення сильна статична електрика також накопичуватиметься на сталевій жилі, що також призведе до збою сигналу в оптичній станції. Час від часу.
Несправність 2: джерело живлення оптичної станції нормальне, але вихідний сигнал дуже низький або його немає.
Аналіз та обробка; стикаючись із такою ситуацією, спершу запитайте про умови сигналу інших оптичних станцій, які передає зовнішній оптичний передавач. Якщо сигнал інших оптичних станцій також дуже низький або сигнал відсутній, перевірте передавач у комп’ютерній кімнаті та робочий стан переднього обладнання, якщо переднє обладнання нормальне, необхідно перевірити маршрут оптичного кабелю від точки відгалуження оптичної станції до переднього кінця, щоб перевірити, чи не пошкоджено він зовнішнім середовищем. Якщо середовище прокладання оптичного кабелю дуже складне або прокладено підземний трубопровід, його неможливо перевірити візуально, і для оцінки необхідно використовувати випробувальні прилади. наприклад; скористайтеся функцією виявлення точки розриву OTDR, щоб знайти фактичне положення точки розриву та усунути несправності.
Несправність 3, оптична станція має вихід, але сигнал низький.
Аналіз та обробка; виявлення від переднього кінця до оптичної станції, відповідно до графіка після виявлення OTDR, знайдіть фактичне положення оптичного кабелю з великим загасанням на графіку та перевірте, чи є діаметр кільця сусіднього оптичного кабелю, викликаний лінією під час удару або зачеплення стали меншими, і навіть волоконно-оптичний кабель був скручений. Ця несправність зазвичай потребує лише відновлення оптичного кабелю до початкового стану, і сигнал може повернутися до нормального стану.
Несправність 4, оптичний приймач не має радіочастотного виходу.
Аналіз та обробка; Після перевірки оптичного волосся, маршрутизації та ліній живлення в нормі необхідно перевірити сам оптичний приймач. Перш за все, увімкніть оптичний приймач, щоб перевірити, чи не потрапила вода та чи немає запаху гару. Тому що, коли оптичний приймач потрапляє у воду або проникає у воду, у міру зміни температури всередині та зовні машини всередині машини утворюються дрібні краплі води, які можуть легко спричинити коротке замикання на друкованій платі та спричинити утворення іскор. У цей час будуть періодичні сигнали, а через деякий час електронні компоненти перегорять, і сигналу не буде взагалі. Потім перевірте оптичну потужність прийому та ситуацію фотоелектричного перетворення. Оптичний приймач серії TR має індикатор сигналізації про втрату оптичного вхідного сигналу. Коли індикатор світиться, це означає, що вхідна потужність нижча за -6,5 дБм. За допомогою мультиметра перевірте значення вхідної потужності оптичного вхідного сигналу при 5 В/мВт. Далі перевірте джерело живлення в оптичному приймачі. Іноді оптичний приймальний модуль працює нормально, але модуль підсилення електричного сигналу не працює, оскільки лінія постійного струму, що живить підсилювальний модуль, несправна. Цей тип несправності часто спричинений пошкодженням з’єднання постійного струму між верхньою та нижньою частинами, коли корпус закріплено, або гвинти корпусу не затягнуті, і вода потрапляє всередину, замикає та спалює ланцюг.
Несправність 5, вихідний рівень оптичного приймача низький.
Аналіз та обробка; три ситуації можуть виникнути, коли вихідний рівень оптичного приймача низький;
[1] Як високий, так і низький сигнали є поганими. Основними причинами такої невдачі є: 1. Поганий контакт або забруднення головки оптоволокна APC; 2. Опір потенціометра регулювання підсилення або вставки стає більшим або якість є поганою; 3. Погіршується продуктивність модуля підсилення.
[2] Сигнал високого рівня нормальний, а сигнал низького рівня поганий. Основною причиною цього явища є поганий контакт, спричинений окисленням і корозією вихідного порту, підсилення та модуля регулювання балансу. А за рахунок обриву ланцюга зрівняльного пристрою.
[3] Сигнал низького рівня нормальний, а сигнал високого рівня поганий. Основними причинами є: низька продуктивність модуля підсилювача, знижується значення Q високочастотного пристрою з магнітним сердечником, а внутрішні компоненти оптичної машини зазнають впливу вологи. Необхідно часто перевіряти герметичність оптичного приймача польового типу, щоб запобігти проникненню дощової води.
Несправність 6, вихідний сигнал оптичного приймача створює взаємну модуляцію та муарову інтерференцію.
Аналіз та обробка; Причина в тому, що внутрішнє підсилення занадто високе, рівень вихідного сигналу перевантажений, конденсатор розв’язки відкритий або недійсний, а екранування погане. Це можна зробити шляхом заміни вставки балансу і розв'язувального конденсатора. Якщо він недійсний, необхідно замінити модуль підсилювача.
Несправність 7, вихідний рівень оптичного приймача нестабільний.
Аналіз і лікування. Більшість причин такого роду збоїв — слабкі плагіни та поганий контакт. Паяні з’єднання деяких пов’язаних компонентів слабкі, не розпаяні, блок регулятора напруги, модуль підсилювача, модуль підсилення та відповідні компоненти опору та ємності мають низьку продуктивність, нестабільну роботу тощо, що спричиняє коливання вихідного сигналу.
Несправність 8: після того, як в оптичний приймач вдарила блискавка, вихідний рівень низький.
Аналіз та обробка; коли в зовнішню лінію влучає блискавка, це зазвичай спричиняє пошкодження джерела живлення оптичного приймача. Частини, які легко пошкодити, це грозовідвід, трансформатор, конденсатор фільтра, блок регулятора напруги та інші компоненти. Несправність, що спричиняє низький рівень вихідного сигналу, — блокування сигнального каналу або коротке замикання. Перевірте вихідний рівень модуля фотоелектричного перетворення BGE887BO. Коли вхідна оптична потужність становить -1 дБ (1310 нм), рівень має бути близько 70 дБ. Після вирівнювання та ослаблення модуль підсилення вхідної потужності BGY785A, рівень вихідного контакту модуля підсилення становить 98 дБ, підключений до сидіння F через розподільний вихід, вилучено основну плату та виявлено, що лінія з’єднання між виходом F сидіння та розподільна мережа були спалені, а ізоляція розподільної котушки була спалена та замкнута накоротко. Перемотайте розподільну котушку, припаяйте точку розриву друкованої плати, і оптична машина повернеться до нормального режиму роботи.
Несправність 9, вихідний сигнал оптичного приймача нестабільний і змінюється нерегулярно.
Аналіз та обробка; спочатку перевірте світловипромінювальне та світлоприймальне обладнання. Усунути причину виникнення пристрою. Згідно з опитуванням користувачів, після сильного вітру часто виникає таке явище підйомів і спусків. За аналізом ситуації; місце несправності, швидше за все, знаходиться на з’єднувальній коробці. Перевіряючи вздовж лінії, виявлено, що є підвішена коробка для з’єднання, яка сильно коливається під час сильного вітру. Відкриваючи та перевіряючи, виявлено, що затискачі, які притискають кабель у коробці, ослаблені, оптичний кабель може обертатися, оптичне волокно вийшло з слота та намотане на центральний кріпильний гвинт. Коли оптичні кабелі на обох кінцях коробки обертаються, оптичне волокно, намотане на центральний гвинт, розтягується та змінюється, як пружина, а сила ослаблення оптичного волокна збільшується, що спричиняє нестабільність сигналу. Повторно притисніть оптичний кабель і намотайте оптичне волокно, і вихідний рівень оптичної машини буде нормальним.
