Мікро оптичний приймач

Цей оптичний приймач має високу продуктивність, нижній приймач оптичної потужності і низькою вартістю для CATV оператори.

Послати повідомлення

Введення продукту

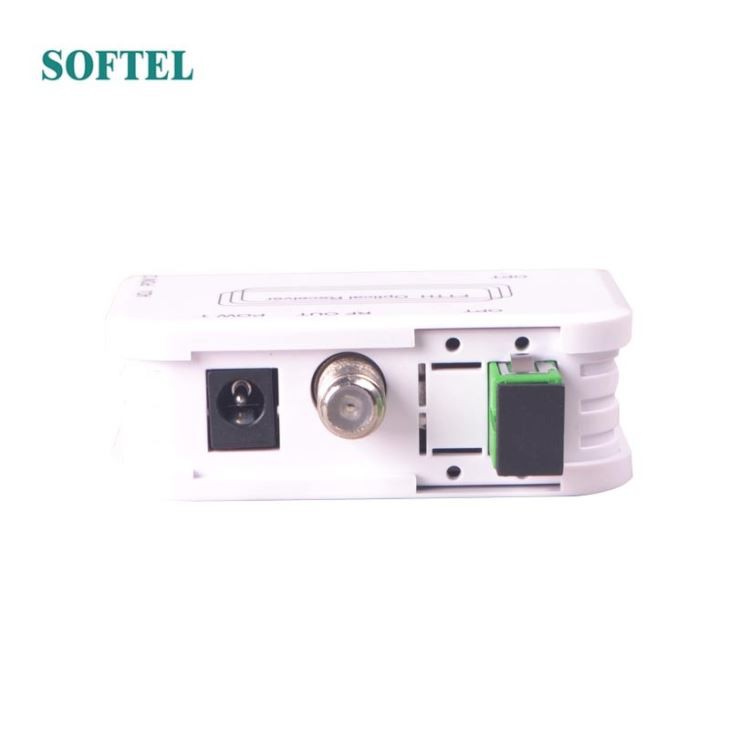

Мікро оптичний приймач

Micro Receiver

SR201, SR201F Micro оптичний приймач має високу продуктивність, Нижня приймач оптичної потужності і низькою вартістю для забезпечення високої якості і відмінної FTTH рішення мережі.

Технічні характеристики мікро оптичного приймача

Ні	Опис	Значення	Одиниці	Умови/примітки
1	Хвилі	1100 ~ 1600	Нм	SR201
		1550	Нм	SR201F
2	Діапазон оптичного введення енергії	-20 ~-1	Dbm	Рекомендувати-18 до-1
3	Оптичний ввід втрати повернення	≥ 45	Дб
4	Пропускну здатність	47 ~-22	Мгц
5	Зведення	± 0,75	Дб	47 ~ 1000MHz, при 25 ° c
6	Нахил	0 ~ 1.0	Дб	47 ~ 1000MHz, при 25 ° c
7	Стабільність температури	± 1,0	Дб	В операційному діапазоні тем (-25 ~ + 65 ° c)
8	Вихідний рівень	78 ± 2	dBuV	-15Дбм Вхідна оптична потужність, на канал модуляції 4,0%, в 860MHz точки тесту, при 25 ° c
9	Імпеданс	75	Ом
10	Втрата повернення (47 ~ 1000MHz)	≥ 14	Дб	При 25 ° c
11	Mer	≥ 34	Дб	-15 ~-4Дбм вхідного оптичного живлення
12	Потужність	<>	W
13	Робоча температура	-25 ~ 65	° C
14	Температура зберігання	-40 ~ 70	° C
15	Вологість при зберіганні	≤ 95	％	Без конденсації
16	Тип оптичного з'єднувача	SC/БТР		ФК/ST необов'язковий
17	Інтерфейс живлення	DC5V/0.5 A		Зовнішній адаптер
18	З'єднувач виводу РФ	F роз'єм		2 з необов'язкового
20	Вимір	74 × 64 × 27	Мм
21	Ваги	0,15	Кг

Функція AGC

Опис	Параметр	Одиниці	Зазначити
AGC організувати	-10 ~ + 0	Dbm		Необов'язково
	-12 ~-2
	-15 ~-5
	-16 ~-6
Індикатор
Вибрати	Триколірний світлий	N/A		Оптична сила<-20dbm，red indicator；=""> Оптична потужність-20 ~ 2 дБм, зелений індикатор Оптична потужність > дБм, помаранчевий індикатор;
