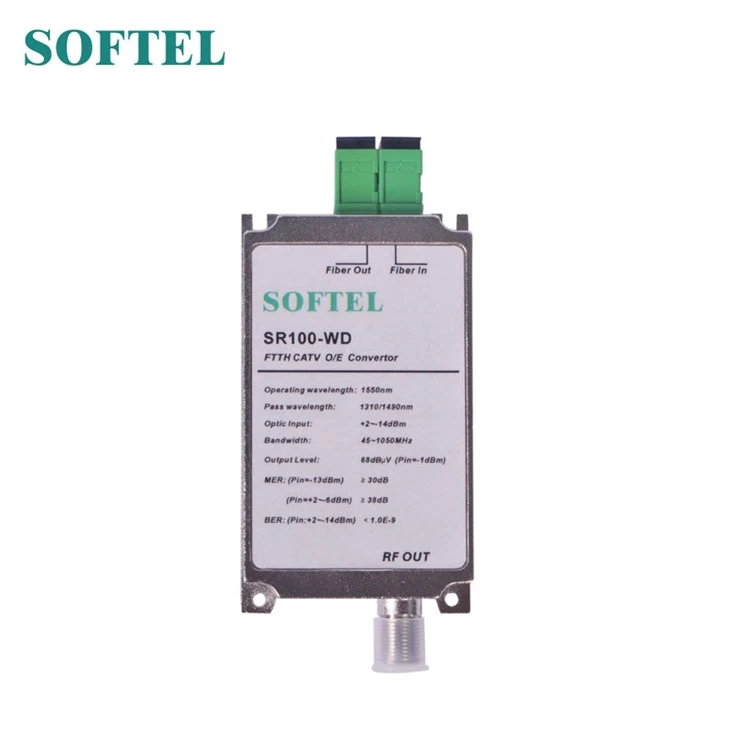

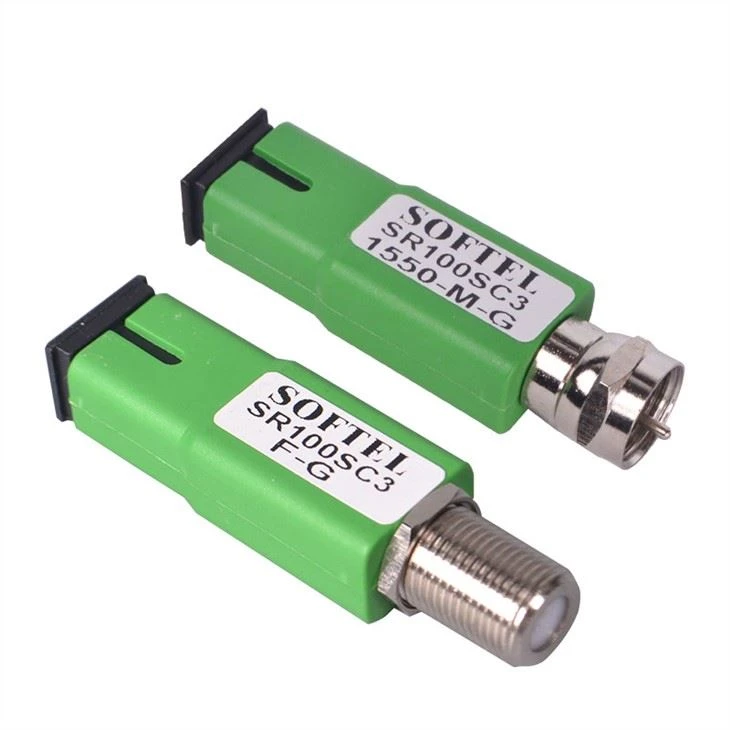

Оптичний пасивний вузол

Оптичний вузол пасивного кабельного телебачення



Коротке впровадження пасивного кабельного телебачення оптичного вузла

Оптичний вузол пасивного кабельного телебачення для цифрового телебачення, волокно до дому. Оптичний вузол пасивного кабельного телебачення приймає оптичну приймальну трубку високої чутливості, без джерела живлення, без енергоспоживання. Коли вхідна оптична рівна потужної потужності PIN =-1 DBM, Vo =6 8 db v, може бути економічно та гнучко застосовувати інтеграцію трьох мереж, волокна до програми домашньої мережі. SR100 Поява емалі, існує два види вибору оптичного режиму:

1. SR100: Довжина хвилі CATV 1260 ~ 1620nm.

2. SR100/WF: Вбудований фільтр 1310/1490 нм, підходить для одноконтрольної системи потрійної довжини хвилі, робоча довжина хвилі CATV 1550 нм.



Особливість продукту пасивного кабельного телевізора оптичного вузла

1. Жодна сила не потрібна

2. Робоча пропускна здатність 45 ~ 1050 МГц

3. Рівень виводу =68 dbμv (pin =-1 dbm)



Основне застосування пасивного кабельного телевізора оптичного вузла

1. CATV ftth

2. Інтеграція трьох мереж

3. ftth pon



Тестові дані





Технічний індекс пасивного кабельного телебачення оптичного вузла



Предмети	Оптична особливість	Одиниця	Індекс	Доповнення
Оптична особливість	Довжина хвилі роботи CATV	(нм)	1260~1620	SR100
			1540~1563	SR100/WF
	Ізоляція каналів	(БД)	Більше або дорівнює 40	1550 нм та 1490 нм
	Реагування	(A/W)	Більше або дорівнює 0. 85	1310 нм
			Більше або дорівнює 0. 9	1550 нм
	Отримання потужності	(DBM)	+2~-14
	Оптична втрата повернення	(БД)	Більше або дорівнює 55
	Роз'єм оптичного волокна		СК/АРС	Sr 100- sc
			ФК/АРС	Sr 100- fc
Функція РФ	Робоча пропускна здатність	(МГц)	45 ~ 1050 МГц
	Рівень виходу	(dbμv)	>68	Digital TV (PIN =-1 DBM)
	Повернути втрату	(БД)	Більше або дорівнює 14	47 ~ 862 МГц
	Вихідний опір	(Ω)	75
	Номер вихідного порту		1
	РФ		F-фемал
DigitalTV Eature	Омі	(%)	4.3
	Мір	(БД)	Більше або дорівнює 38	PIN =-1 DBM
			Більше або дорівнює 30	PIN =-13 DBM
	Бер		<1.0E-9	PIN: +2 ~ -14 DBM
Загальна особливість	Температура роботи	(ступінь)	-20~+55
	Температура зберігання	(ступінь)	-40~85
	Робота відносна температура	(%)	5~95
	Розмір (w) × (d) × (h)	(мм)	23×53×12	Тип (тип емалі)
			Ф13×28	B Тип (тип волокна)
			50×88×22	Тип C (тип поля)



Інформація про компанію



У нас понад 100 співробітників, 10% з них - старші техніки. З більш ніж 1, 000 Стандарти квадратних метрів Виробничі лінії, що складаються, ми маємо суворі процедури QC. Кожна одиниця нашого продукту пройде через 3 шару QC процедури, перевірку матеріалів перед виробництвом, стабілітом та тестуванням продуктивності після виробництва, виявленням упаковки перед доставкою.



Більшість наших продуктів експортуються до Південної Америки, Росії та країн Північної Європи. В даний час Softel має свою філію в Мексиці і запустить інший офіс у Колумбії, продовжуючи постачання для численних агентів, інтегрованих дилерів та виробників обладнання у всьому світі.



Завдяки великій міжнародній бізнес -конкуренції добросовісно, ​​усі наші співробітники відчувають великі досягнення та роботу під великою відповідальністю. Крім того, ми дуже пишаємось тим, що надаємо своїм неоціненним клієнтам нашу високу якість, високу надійність, високу ефективність та конкурентні продукти.

Інші продукти:

OLT, ONU, Оптичний передавач та приймач, EDFA, роз'єм, клемна коробка, FOSC, патч, волоконний кабель, модулятор, кодер, коаксіальний кабель, крани, супутниковий оптичний передавач та приймач Android та ін.
