Супутник оптичного передавача CATV

Catv & sat-ifСупутниковий оптичний передавач



Оптичний передавач приймає лазер DFB з високою лінійністю, який безпосередньо модулюється для передачі 47-862 МГц та сигналу 960 ~ 2600 МГц в одному волокні.

Оптичний передавач може вибрати стандартну довжину хвилі МСЕ для системи DWDM для розширення та оновлення мереж. Його можна посилити EDFA та EYDFA для величезної системи FTTH. Він може бути сумісним з будь-якою технологією FTTX Pon, щоб реалізувати поєднання CATV, DVB-S, Інтернету та FTTH.

Оптичний передавач приймає 19 "стандартна стійка, параметри машини керують мікропроцесором, а статус і тривога несправності відображаються РК-дисплеєм на передній панелі. Стандартний RJ 45 підтримує управління SNMP. Вбудований лазерний APC, схема управління ATC забезпечує тривалий термін експлуатації лазерного та надійного твору.

SAT-IF приймає високу лінійність, якщо водіння з AGC, щоб забезпечити високу якість передачі аналогового телебачення, цифрового телебачення (DBS-C, DBS-T та супутникового телебачення в одному волокні.



Характерний

● Приймайте низький шум імпортований DFB -лазер.

● Чудова конструкція схеми попереднього сполучення, досягнувши високих стандартів вартості CNR, все ще є ідеальне значення продуктивності CTB та CSO.

● Інтелектуальний вентилятор, він почав працювати, коли температура шасі досягає набору 32 ~ 35 градусів.

● Контроль AGC, так що різний рівень введення RF все ще може підтримувати значну продуктивність виходу.

● VFD або світлодіодний дисплей, з лазерним моніторингом, цифровим дисплеєм, тривогою несправностей, управлінням мережею та іншими функціями; Після того, як лазерні робочі параметри відхиляються від програмного забезпечення, що встановлює допустимий діапазон, попередить.

● З стандартним інтерфейсом RS232 для локального управління мережею та моніторингу комп'ютерів.

● З стандартною підтримкою інтерфейсу RJ45 SNMP для віддаленого моніторингу.

● Високоякісний джерело живлення, може бути 90 В ~ 265 В змінного струму або -48 В постійного струму.

● Одиничний вхід із частотою 47-2600 МГц.

● CATV і SAT-IF-IF можуть передаватися в одному клітковині

● його можна посилити EDFA та EYDFA, сумісні з будь -якою технологією FTTX Pon



Параметри

S/N	Предмети	Технічні параметри					Одиниця		Зауваження
		Хв		Типовий	Максимум
Оптичні параметри
5.1.1	Довжина робочої хвилі	1300		1310	1320		нм	Вибрав клієнт
		1540		1550	1563		нм	Вибрав клієнт
5.1.2	Вихідна потужність	8			20		МВт	1310 нм
		4			10		МВт	1550 нм
5.1.3	Оптична ізоляція	30					дБ
5.1.4	Оптична втрата повернення	50					дБ
5.1.5	Комплект волокон			FC/APC, SC/APC				Вибрав клієнт
Параметри RF CATV
5.2.1	Пропускна здатність		47		862		МГц
5.2.2	Вхідна діапазон		75		85		дбув
5.2.3	Рівність		-0.75		+0.75		дБ		47 ~ 862 МГц
5.2.4	C/N		51				дБ		Тестовий стандарт GT/T 184-2002
5.2.5	C/CTB		63				дБ
5.2.6	C/CSO		58				дБ
5.2.7	Втрата повернення введення		16				дБ
5.2.8	RF -порт			F Імперський
5.2.9	Вхідний опір			75			Ω
SAT-IF Параметри
5.3.1	Робоча пропускна здатність		5		2600		МГц
5.3.2	Вхідна діапазон		-40		-25		ДБМ
5.3.3	Рівність		-1		+1		дБ		950 ~ 2600 МГц
5.3.4	Втрата повернення введення		10				дБ
5.3.5	RF -порт			Імператорський
5.3.6	Вхідний опір			75			Ω
5.3.7	Годування тюнера Vol			0/13/18			V
5.3.8	Кур для годування тюнера				300		Ма
Загальні параметри
5.4.1	Живлення Vol			A: AC160V - 250 V (50 Гц); B: DC48V			V
5.4.2	Споживання електроенергії					30	W
5.4.3	Робоча температура		0			50	ступінь
5.4.4	Максимальна робоча вологість		5			95	%
5.4.5	Діапазон температури зберігання		-40			60	ступінь
5.4.6	Розмір			1U 19" 483*395*44			мм
5.4.7	Чиста вага (кг)			5			Кг

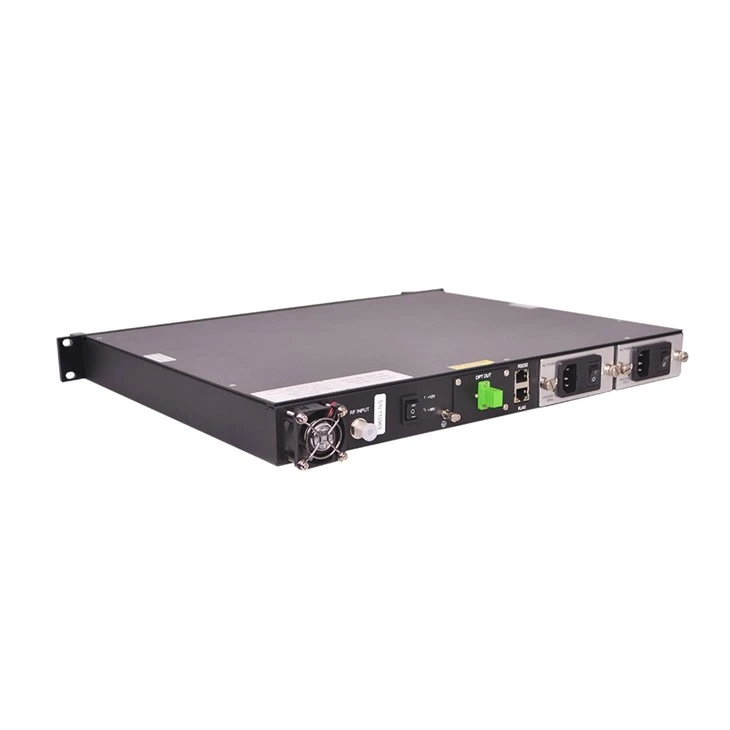

Діаграма супутникового оптичного передавача CATV
