Ftth 2 Ouputs AGC WDM вузол
FFTH 2 виводить AGC WDM вузол
Дисплей prodcut

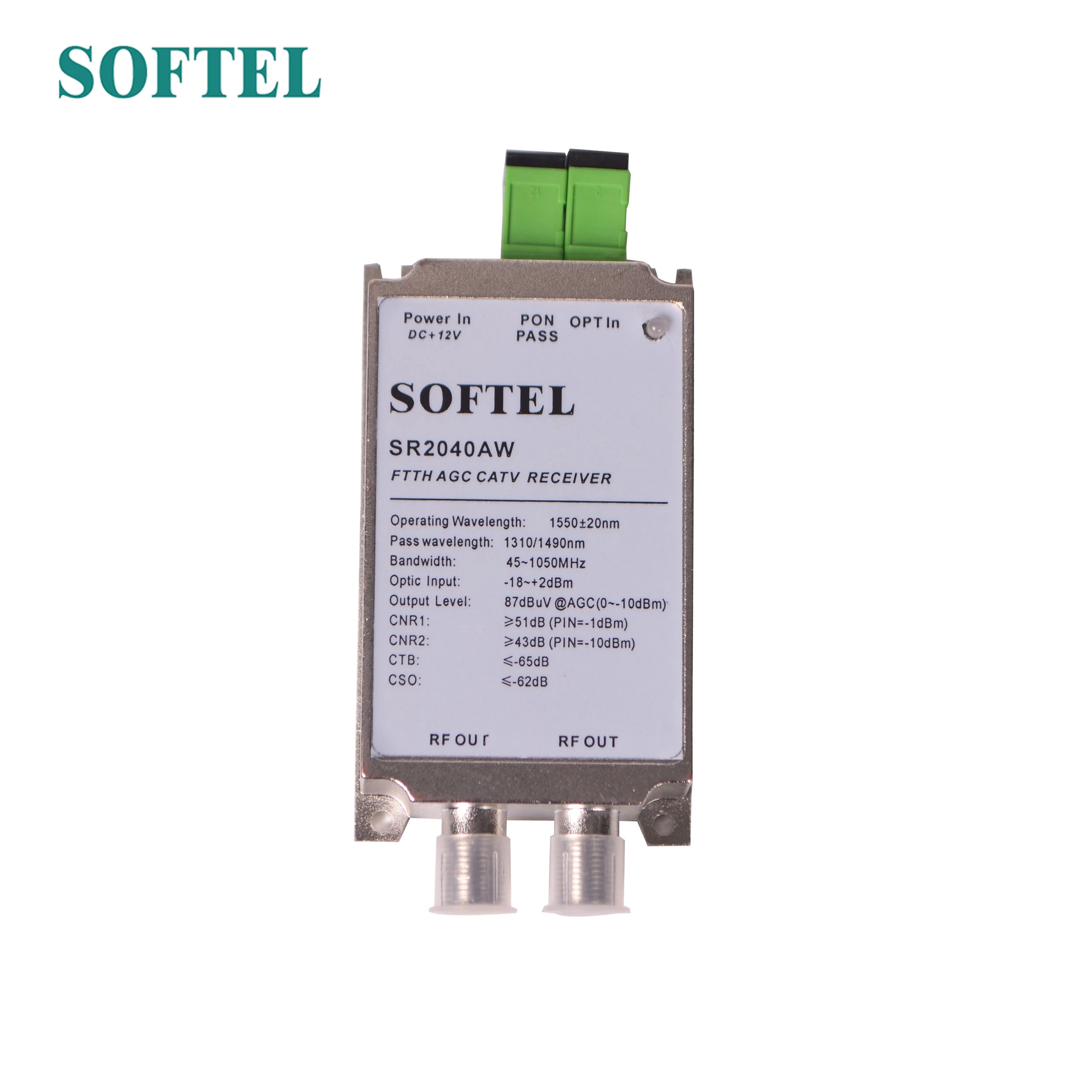

Ftth 2 Ouputs AGC WDM вузол (SR2040AW), робоча смуга пропускання 47 ~ 1000 МГц, є низькою потужністю, високою продуктивністю, оптичний приймач FTTH CATV.
SR2040AW в межах великого динамічного діапазону отриманої оптичної потужності +2 дБм ~-18 дБм, мають відмінні характеристики.
Функції
1. Наднизький шум
2. Широкий динамічний оптичний діапазон потужності: в межах Pin=-16, MER≥36 дБ
3. Застосовні GPON, EPON, сумісні з технологією FTTx PON
4. Значно знизити вартість конфігурації мережі
5. В межах пропускної здатності 47 ~ 1000 МГц, все з відмінною функцією плоскості ( FL≤±1dB )
6. Металевий корпус, пропонують запобіжник для оптоелектронних чутливих пристроїв
7. Високий рівень виводу, може бути використаний багатьма користувачами
8. Низьке споживання електроенергії, висока продуктивність, висока продуктивність витрат
Застосування
1. CATV FTTH
2. Інтеграція трьох мереж
3. FTTH ПОН
Специфікації
Продуктивність | Індекс | Доповнення | ||
Оптична особливість | Робоча довжина хвилі CATV | (нм) | 1540~1560 | |
Довжина хвилі пропуску | (нм) | 1310, 1490 | ||
Ізоляція каналів | (дБ) | ≥35 | ||
Відповідальність | (A/W) | ≥0,85 | 1310 нм | |
≥0,9 | 1550 нм | |||
Отримання потужності | (дБм) | +2~-18 | ||
Оптична втрата прибутку | (дБ) | ≥55 | ||
Роз'єм оптичного волокна | SC/APC | |||
РФ
Ознака | Робоча смуга пропускання | (МГц) | 47 ~ 1000 | |
Зведення | (дБ) | ≤±1 | 47 ~ 1000 МГц | |
Рівень виводу (PОрт1&2) | (дБμV) | 87±2 | Pin=+0~-10dBm AGC | |
Зворотна втрата | (дБ) | ≥14 | 47 ~ 862 МГц | |
Вихідний імпеданс | (Ω) | 75 | ||
Номер вихідного порту | 2 | |||
Rf tie-in | F-жіноча | |||
Аналогове телебачення Функція посилання | Тестовий канал | (CH) | 59CH(PAL-D) | |
OMI | (%) | 3.8 | ||
CNR1 | (дБ) | 53.3 | Pin=-2dBm | |
CNR2 | (дБ) | 45.3 | Pin=-10dBm | |
CTB | (дБ) | ≤-61 | ||
ОГС | (дБ) | ≤-61 | ||
Функція посилання на цифрове телебачення | OMI | (%) | 4.3 | |
МЕР |
(дБ) | ≥36 | Pin=-16dBm | |
≥30 | Pin=-20dBm | |||
BER | (дБ) | <> | Пін:+2~-21dBm | |
Загальна функція | Живлення | (V) | DC+12V | ±1.0V |
Споживання електроенергії | (W) | ≤3 | +12VDC, 180mA | |
Темп роботи | (°C) | -25~ +65 | ||
Темп зберігання | (°C) | -40 ~ 70 | ||
Робота відносного темпу | (%) | 5 ~ 95 | ||
Розмір |
(мм) | 50×88×22 | ||
